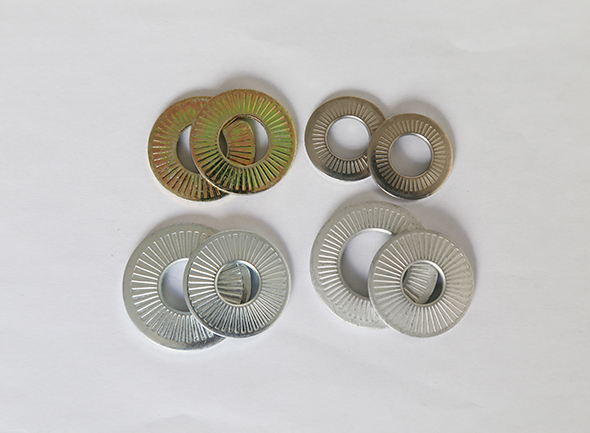

NFE25511法式垫圈
NFE25511法式垫圈

产品详情


法式垫圈 NFE25511 简介

拧紧用带条痕锥形垫片，代号：CS  法标NFE25-511垫圈，简称法式垫圈。

     垫片上有压纹，防止螺钉或螺母的螺纹松动；由于它们具有弹性，可以弥补组装材料的下沉，使压力损失降到最小；安装垫片至压平时，它能保证所拧紧零件上的应力分布均匀。


法式垫圈 NFE25511 简介

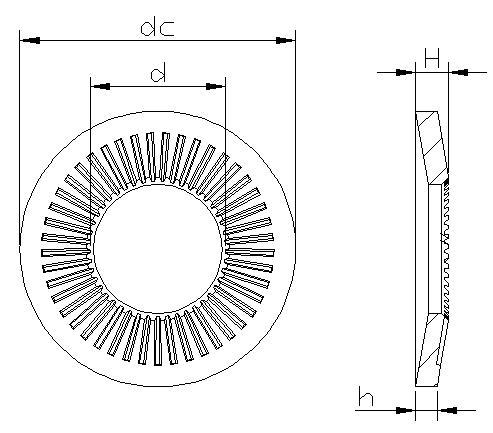

d dc h H
公称直径 max min 公称 公差 公称 公差 max min
3 3.35 3.1 6 ±0.24 0.5 ±0.03 0.9 0.7
8 ±0.29 0.6 1 0.8
10 ±0.29 0.6 1.2 0.95
4 4.4 4.1 8 ±0.29 0.8 1.2 1
10 ±0.29 0.9 ±0.04 1.4 1.15
14 ±0.35 1 1.8 1.4
5 5.4 5.1 10 ±0.29 1 1.6 1.25
12 ±0.35 1.1 1.8 1.45
16 ±0.35 1.2 2.1 1.7
6 6.4 6.1 12 ±0.35 1.2 1.85 1.55
14 ±0.35 1.3 2.1 1.75
18 ±0.35 1.4 2.5 2.1
8 8.58 8.2 16 ±0.35 1.4 2.2 1.8
18 ±0.35 1.4 2.35 1.9
22 ±0.42 1.4 ±0.05 2.7 2.2
10 10.56 10.2 20 ±0.42 1.6 2.6 2.1
22 ±0.42 1.6 2.75 2.25
27 ±0.42 1.8 3.1 2.6
12 12.83 12.4 24 ±0.42 1.8 2.9 2.4
27 ±0.42 1.8 3.1 2.6
32 ±0.5 2 3.6 3.1
14 14.83 14.4 30 ±0.42 2.4 ±0.06 3.7 3.2
16 16.83 16.4 32 ±0.5 2.8 4.1 3.6
20 21.02 20.05 40 ±0.5 3.2 4.9 4.3

法式垫圈 NFE25511 材料

材料&Materials 我们给您的建议...
弹簧钢：65Mn ≤200°C，常规环境下建议您使用。
不锈钢：SS304、SS316 ≤300°C，腐蚀环境下建议您使用。
根据客户所需要的材料定制。 如有相关技术疑问请您联系我们
18901545127


法式垫圈 NFE25511 表面处理

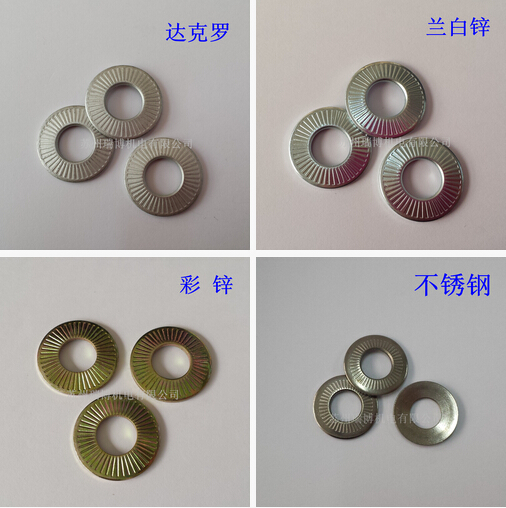

表面处理SurfaceTreatments


镀锌

       在金属、合金或者其它材料的表面镀一层锌以起美观、防锈等作用的表面处理技术。常见有：兰白锌、彩锌等。


达克罗

       DACROMET译音和缩写，简称达克罗。也称锌铬涂层，是一种以锌粉、铝粉、铬酸和去离子水为主要成分的新型的防腐涂料。与传统电镀相  比是一种"绿色电镀"，具有超强的耐蚀性能、无氢脆性、高耐热性、无污染等特点。


久美特

      也称锌铝涂层，是GEOMET译音和缩写。作为达克罗的更新换代产品，继承了达克罗众多优点之外，更加实现了碟形弹簧无铬表面处理。


法式垫圈 NFE25511 安装

  考虑到该条痕垫片的锁紧作用，对其厚度作出了规定，使其修正负荷略低于8.8级螺钉的使用压力。在此情况下，在待拧紧零件上的压力分布略有不匀现象。

  如果在装配中一定要使垫片达到最大的弹性反作用力，最好应用合适的平滑锥形垫片。
  在安装条痕锥形垫片时，凹面一定要正对拧紧零件的一侧


法式垫圈 NFE25511 应用

广泛用于电控机柜、电气设备、铁路、地铁、机电设备、通讯设备、电梯、机车车辆装配、医用机械配套及特种设备装配行业等
